Proyecto GIS REMER
Sistema de Información Geográfica simplificado para la REMER
Web personal y de carácter no oficial de EA4FSI-28T1.
Índice
01. Objetivos.
05. Base de datos de Puntos de Interés (PDI).
1. Objetivos.
Entre los objetivos de la Red Radio de Emergencia figura el de constituir un sistema de radiocomunicación en base a recursos privados que facilite, cuando sea necesario, la actuación de los de naturaleza pública de la Red Radio de Mando de Protección Civil, complementándola o sustituyéndola, según los casos.
Para asegurar el cumplimiento de este objetivo resulta imprescindible aprovechar con el máximo rendimiento los recursos que la DGPCE pone a disposición de la REMER, concretamente los de la red nacional PMR. La explotación óptima de las redes de este tipo requiere un conocimiento preciso del área de cobertura de cada uno de sus elementos, ya sea a través de mediciones de campo o bien mediante simulaciones informáticas con modelos digitales del terreno (MDT).
Por otro lado, en la fase de despliegue de la REMER resulta necesario tener un conocimiento exacto de los puntos a cubrir. Las tecnologías actuales nos permiten georreferenciar estos puntos y otros de interés a través de Sistemas de Información Geográfica (GIS/SIG), de forma que el despliegue se realice de la forma más rápida posible y además se contribuya sustancialmente a las tareas de coordinación. La combinación de los sistemas de este tipo con los de radiocomunicaciones digitales, como APRS (Automatic Position Reporting System), permiten además realizar control de flotas en tiempo real.
El Proyecto 16, "Sistema de Información Geográfica Simplificado para la REMER (GIS-REMER)", nace con los siguientes objetivos:
- Constituir una base de datos de Puntos de Interés (PDI) para la REMER, georreferenciados, de forma que se permita su utilización con distintos Sistemas de Información Geográfica y de Navegación.
- Conocer con exactitud las zonas de cobertura de los distintos elementos de la red PMR de la REMER.
- Determinar si los Puntos de Interés de encuentran en zonas de cobertura o de sombra en la red PMR.
- Servir como base para futuros desarrollos de control de flotas REMER mediante APRS.
2. Descripción del proyecto.
El proyecto GIS-REMER consta de tres capas que pueden utilizarse conjuntamente o por separado:
- La Capa 1 está formada por los mapas de cobertura de los elementos de la red PMR.
- La Capa 2 está formada por esos mismos mapas, georreferenciados.
- La Capa 3 la componen los Puntos de Interés para la REMER.
En la elaboración de cada una de estas capas se ha utilizado un software específico, tal y como se describirá en los siguientes apartados. En la fase inicial de proyecto, se trabajará esencialmente con información referida a la Zona 28.
GIS-REMER no es una aplicación. Es un conjunto de ficheros que pueden utilizarse con diversos programas ya existentes.
2.1. Capa 1: Mapas de cobertura.
La Capa 1 sirve como base de representación del resto de capas y está formada por los mapas de cobertura de los repetidores de la red PMR de la REMER, en formato JPEG.
Se ha aprovechado el trabajo realizado en el Proyecto 10, que tiene las siguientes características:
- Modelo de propagación: Longley-Rice.
- Software utilizado: Radio Mobile Deluxe.
- Modelos Digitales del Terreno: GTOPO30 (30 segundos de arco) y SRTM DTED (3 segundos de arco). Figura 1.
- Cartografía base: MapPoint.

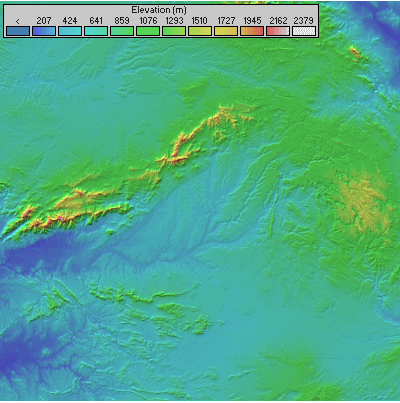

Fig.1. Comunidad de Madrid con el MDT SRTM DTED
El resultado es un mapa de cobertura radio como el que se muestra en la figura 2.

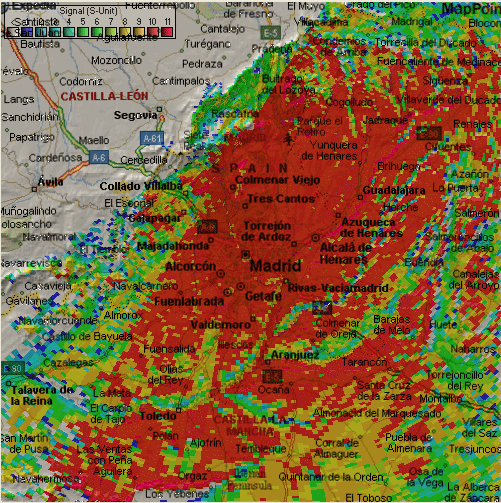

Fig.2. Ejemplo de mapa usado en la Capa 1
2.2. Capa 2: Mapas georreferenciados.
Para la construcción de la Capa 2 se han usado los mapas de la Capa 1 y el software Oziexplorer para realizar la calibración, obteniéndose como resultado mapas georreferenciados para su utilización con este programa.
La calibración de los mapas se ha realizado tomando 8 puntos suficientemente espaciados y el Datum "European 1950", como se observa en la figura 3.

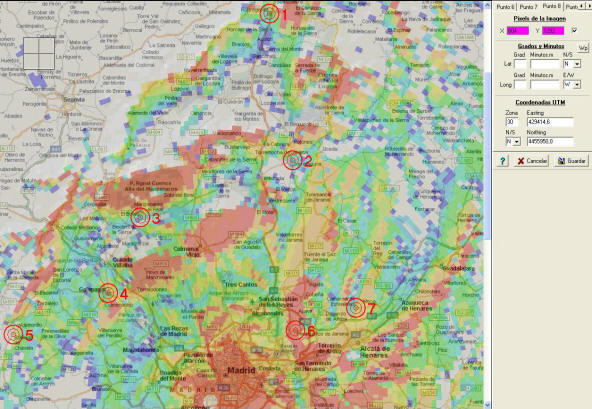

Fig.3. Calibración del mapa de la Capa 1 para obtener el mapa de la Capa 2
2.3. Capa 3: Puntos de Interés (PDI).
Para la referenciación de los Puntos de Interés se han usado diversas fuentes:
- Nomenclátor geográfico del Instituto Geográfico Nacional.
- Codificación del Instituto Nacional de Estadística (Código INE).
- Nomenclátor oficial y callejero del Instituto de Estadística de la Comunidad de Madrid (NOMECALLES).
- Callejero oficial del Ayuntamiento de Madrid.
Para los casos en los que no se haya utilizado esta información, se especifica la fuente como "externa".
Los Puntos de Interés están disponibles en tres formatos distintos, que permiten su conversión a varios más:
- TomTom Navigator (formato overlay, .ov2).
- Oziexplorer (formato waypoint, .wpt).
- Microsoft Excel (formato .xls).
Nota: se está iniciando la conversión de los datos a dos nuevos formatos:
- UIView, para su utilización en APRS.
- Google Earth (.kml).
3. Utilización de GIS REMER.
La información de GIS-REMER puede utilizarse de cuatro formas distintas:
- Utilización estándar de mapa de cobertura (Capa 1), mediante cualquier visualizador de imágenes JPEG.
- Utilización del mapa georreferenciado (Capa 2) para representar sobre él cualquier tipo de información, mediante el software Oziexplorer.
- Utilización de los Puntos de Interés (Capa 3) sobre el mapa georreferenciado (Capa 2), con el software Oziexplorer, para determinar si dichos puntos están en la zona de cobertura o de sombra del repetidor correspondiente. Ver ejemplo en figura 4.
- Utilización exclusiva de los Puntos de Interés (Capa 3) con software de navegación para PC o PDA, como es el caso de Tom Tom Navigator.

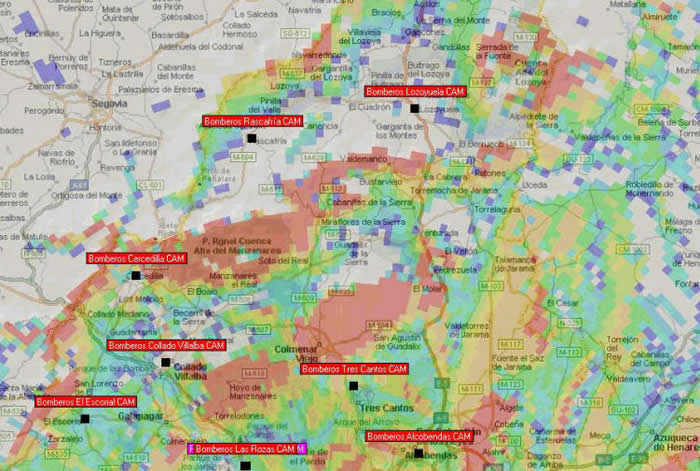

Fig.4. Parques de Bomberos de la Comunidad de Madrid sobre mapa de cobertura REMER
Algunas de sus aplicaciones para la REMER son:
- Conocer los repetidores cercanos a nuestra posición actual y su canalización.
- Orientación de antenas directivas hacia puntos de interés.
- Averiguar los centros hospitalarios más cercanos al centro de la emergencia.
- Cálculo de las rutas más rápidas hacia cualquier punto de interés.
- Elaboración de mapas de cobertura sobre el terreno.
- Cálculo de distancias entre puntos de interés.
- Control de flotas con APRS.
4. Enlaces de interés.
A continuación de ofrecen una serie de enlaces web de interés por su relación con este proyecto.
 |
Vademecum REMER - Descripción del GPS |
|
Manual de Cálculo de Coberturas con Radio Mobile |
|
Página web de Oziexplorer |
5. Base de datos de Puntos de Interés.
Los ficheros de waypoints contienen una serie de puntos de interés georreferenciados para su utilización con navegadores GPS y para APRS.
La utilización de estos ficheros requiere disponer de un receptor GPS capaz de gestionar waypoints o de conectarse a un ordenador con el software adecuado.
Notas importantes:
- Reportar al email de contacto los errores detectados para futuras correcciones.
- Los waypoints catalogados como "fuente externa" están sin contrastar.
- Comprobar que se usa el mismo datum en los waypoints y en los mapas.
- Algunos ficheros tienen uso restringido, solamente para colaboradores de la REMER. Si usted es colaborador de la REMER y desea tener acceso a uno de los ficheros restringidos, contacte por email.
5.1. Índice de la Base de Datos de PDI.
Última actualización: 15/12/2005
Waypoints disponibles: 1054
- Cruz Roja Española - Bases en la Comunidad de Madrid.
- Cruz Roja Española - QRAs de las Bases en la Comunidad de Madrid.
- Repetidores de la Red Radio de Emergencia (REMER).
- Repetidores VHF del Servicio de Radioaficionados en EA.
| Bomberos de la Comunidad de Madrid - Parques | ||
|---|---|---|
| Ficheros de waypoints (puntos de interés) | ||
| Parques de Bomberos dependientes de la CAM o de Ayuntamientos (36 waypoints) Parques Principales y de Zona |
||
| Formato | Descarga | Fecha |
| Tom Tom Navigator Overlay (ov2) | Bomberos_CAM_2005_TomTom.zip | 23/11/2005 |
| Oziexplorer (wpt) | Bomberos_CAM_2005.wpt | 23/11/2005 |
| Excel (xls) | Bomberos_CAM_2005.xls | 23/11/2005 |
| Cruz Roja Española - Bases en la Comunidad de Madrid | ||
|---|---|---|
| Ficheros de waypoints (puntos de interés) | ||
Bases de ambulancias de Cruz Roja Española en la Comunidad de Madrid (22 waypoints) |
||
| Formato | Descarga | Fecha |
| Tom Tom Navigator Overlay (ov2) | Cruz_Roja_Madrid_2005_TomTom.zip | 15/12/2005 |
| Oziexplorer (wpt) | Cruz_Roja_Madrid_2005.wpt | 15/12/2005 |
| Excel (xls) | Cruz_Roja_Madrid_2005.xls | 15/12/2005 |
| Helisuperficies en la Comunidad de Madrid | ||
|---|---|---|
| Ficheros de waypoints (puntos de interés) | ||
Helisuperficies en la Comunidad de Madrid (44 waypoints). Ubicaciones aproximadas. No apto para navegación aérea. |
||
| Formato | Descarga | Fecha |
| Tom Tom Navigator Overlay (ov2) | Helisuperficies_CAM_2005_TomTom.zip | 14/12/2005 |
| Oziexplorer (wpt) | Helisuperficies_Madrid_2005.wpt | 14/12/2005 |
| Excel (xls) | Helisuperficies_Madrid_2005.xls | 14/12/2005 |
| Hospitales en la Comunidad de Madrid | ||
|---|---|---|
| Ficheros de waypoints (puntos de interés) | ||
Centros hospitalarios en la Comunidad de Madrid, incluyendo todos los del Catálogo de Hospitales 2004 de la Comunidad de Madrid y los de las Fuerzas Armadas (154 waypoints) |
||
| Formato | Descarga | Fecha |
| Tom Tom Navigator Overlay (ov2) | Hospitales_Madrid_TomTom.zip | 08/11/2005 |
| Oziexplorer (wpt) | Hospitales_Madrid.wpt | 08/11/2005 |
| Excel (xls) | Hospitales_Madrid.xls | 08/11/2005 |
| Metro de Madrid - Estaciones | ||
|---|---|---|
| Ficheros de waypoints (puntos de interés) | ||
Estaciones del Metro de Madrid. No incluye MetroSur. Fuente externa (327 waypoints). |
||
| Formato | Descarga | Fecha |
| Tom Tom Navigator Overlay (ov2) | Metro_Madrid_TomTom.zip | 23/11/2005 |
| Oziexplorer (wpt) | Metro_Madrid.wpt | 23/11/2005 |
| Excel (xls) | Metro_Madrid.xls | 23/11/2005 |
| Repetidores VHF del Servicio de Radioaficionados en EA | ||
|---|---|---|
| Ficheros de waypoints (puntos de interés) | ||
Repetidores del Servicio de Radioaficionados en EA en VHF (completo, 115 waypoints). |
||
| Formato | Descarga | Fecha |
| Tom Tom Navigator Overlay (ov2) | Repetidores_EA_2005_TomTom.zip | 22/11/2005 |
| Oziexplorer (wpt) | Repetidores_Radioaficionado_EA_2005.wpt | 22/11/2005 |
| Excel (xls) | Repetidores_Radioaficionado_EA_2005.xls | 22/11/2005 |
| SAMUR Protección Civil Villa de Madrid - Bases | ||
|---|---|---|
| Ficheros de waypoints (puntos de interés) | ||
Situación de las Bases (completo, 17 waypoints). |
||
| Formato | Descarga | Fecha |
| Tom Tom Navigator Overlay (ov2) | SAMUR_Madrid_2005_TomTom.zip | 23/11/2005 |
| Oziexplorer (wpt) | SAMUR_Madrid_2005.wpt | 23/11/2005 |
| Excel (xls) | SAMUR_Madrid_2005.xls | 23/11/2005 |
5.1. Instalación de los PDI en Oziexplorer.
Para utilizar los PDI con Oziexplorer, siga el siguiente procedimiento:
- Guardar el fichero .wpt en una carpeta del disco duro.
- Arrancar Oziexplorer y cargar el mapa de trabajo.
- Desde el menú "Archivo" - "Cargar archivos" - "Cargar archivo de waypoints", seleccionar el fichero .wpt que hemos descargado.
5.2. Instalación de los PDI en Tom Tom Navigator.
Para utilizar los PDI con Tom Tom Navigator, siga el siguiente procedimiento:
- Guardar el fichero .ov2 en una carpeta del disco duro.
- Conectar la PDA al PC y arrancar ActiveSync.
- Copiar el fichero .ov2 a la carpeta de la PDA donde se encuentran los mapas de Tom Tom.
- Al arrancar Tom Tom, se crea automáticamente una nueva categoría de puntos de interés (PDI) con los datos cargados.
