Dipolo de banda ancha HF/VHF Comrod AH-52

En este artículo se describe y simula con MMANA-GAL la antena comercial de banda ancha HF/VHF Comrod AH-52. El análisis se centra exclusivamente en los diagramas de radiación de la antena.

HF · DIPOLO DE BANDA ANCHAMMANA-GAL
Dipolo de banda ancha HF/VHF Comrod AH-52

Atención: modelo provisional en proceso de modificación. Los resultados pueden ser inexactos o contener errores.

Comrod AH-52 antenna
TipoDipolo en V invertida
DiseñoComrod Communications Group
Impedancia50 Ω
ModeladoMMANA-GAL
Banda2–88 MHz
Notas: Cargas no simuladas.
Descargar fichero de simulaciónComrod_AH52.maa

1. Diseño y modelado de la antena.

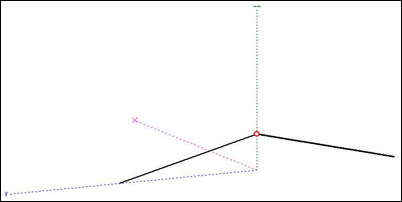

Comrod AH-52 MMANA-GAL model
Fig. 1. Antena Comrod AH-52 simulada en MMANA-GAL.

La COMROD AH-52 es un dipolo en V invertida de banda ancha, apto para ALE, con dos brazos de 25 metros y cargas en los extremos.

2. Diagramas de radiación.

En este apartado se muestran los resultados de la simulación de la antena con MMANA-GAL, en lo relativo a diagramas de radiación en varias frecuencias de interés.

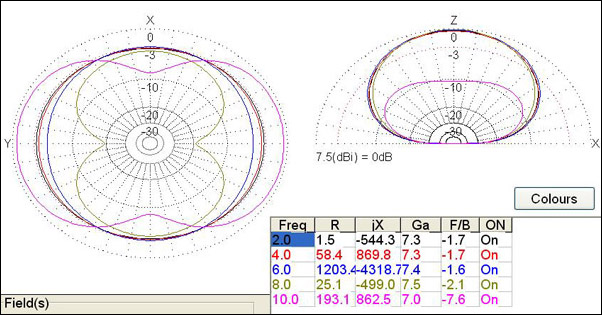

Comrod AH-52 simulated radiation patterns
Fig. 2. Diagramas de radiación en 2, 4, 6, 8 y 10 MHz.

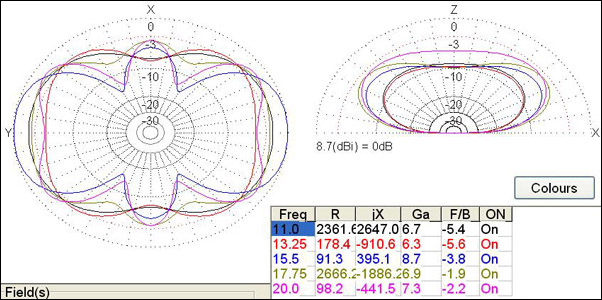

Comrod AH-52 simulated radiation patterns
Fig. 3. Diagramas de radiación en 11, 13,25, 15,5, 17,75 y 20 MHz.

Comportamiento omnidireccional y apto para NVIS hasta 10 MHz, con ganancia máxima de 7,5 dBi. Cardioides a 8 MHz. Apta para DX a partir de 10 MHz, diagramas con fuerte dependencia de la frecuencia.

PUBLICACIÓN ORIGINALSEPTIEMBRE 2008
