Antena Marconi

En este artículo se describen las características de la antena Marconi y se analizan los resultados de varias simulaciones realizadas con el programa MMANA-GAL, sobre modelos optimizados para las bandas de 20 m, 40 m y 80 m. Las simulaciones tienen como objetivo determinar el comportamiento de la antena tanto en su banda de diseño fundamental como en las bandas armónicas, en lo referente a impedancia y diagramas de radiación.

HF · MARCONIMMANA-GAL

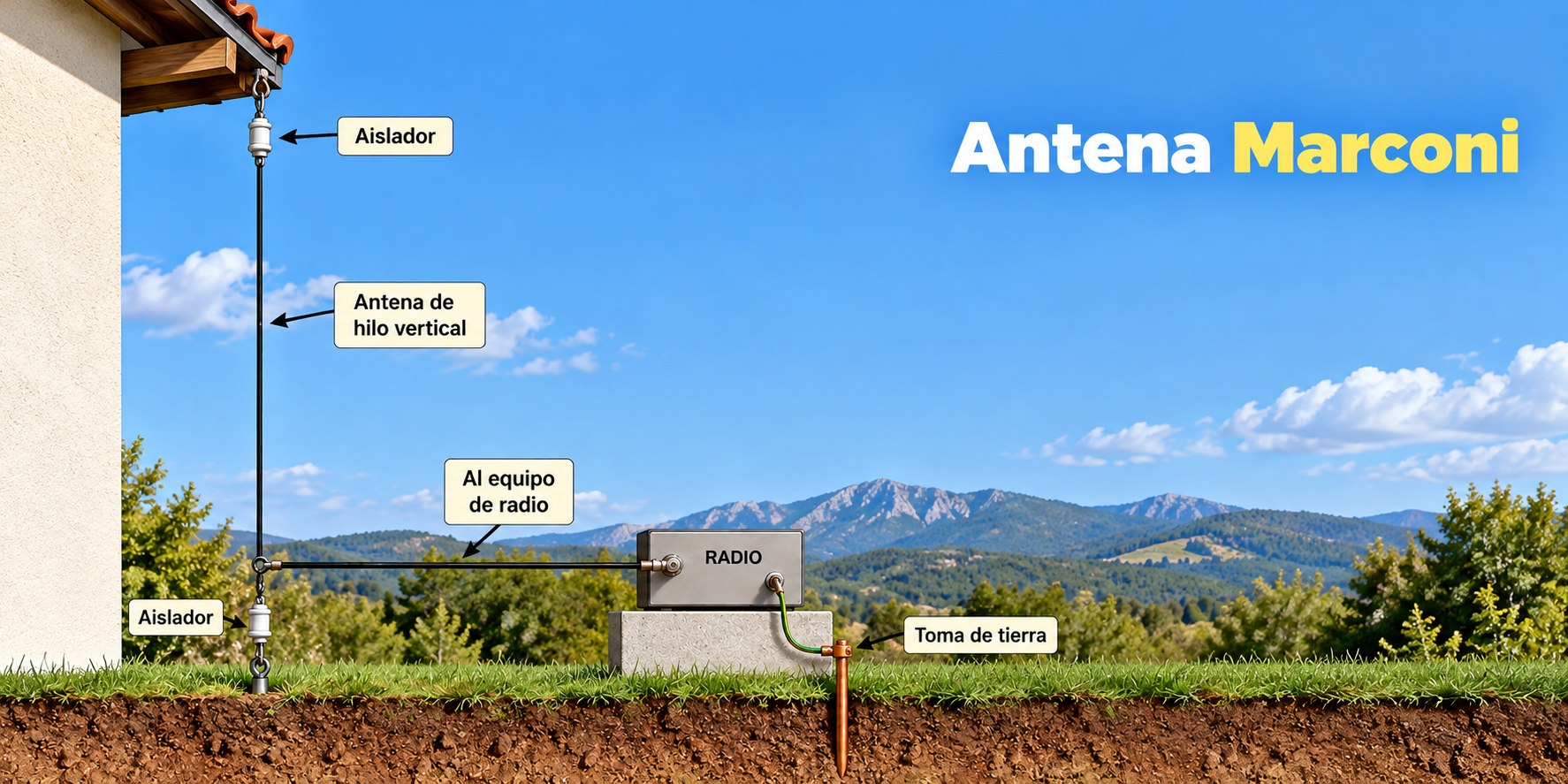

Antena Marconi
Marconi
TipoHilo vertical
DiseñoREMER
Impedancia50 ohmios
ModeladoMMANA-GAL
BandaMultibanda
Notas: Longitud total en metros = 71,25 / (F MHz).
Marconi para 20 mMarconi_20m.maaMarconi para 40 mMarconi_40m.maaMarconi para 80 mMarconi_80m.maaInforme de simulación de antena Marconi para 20 m (PDF)Marconi_report.pdf

1. Diseño y modelado de la antena.

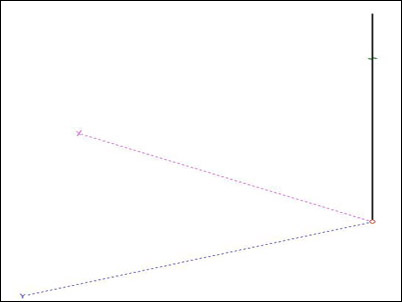

En la fig.1 se muestra el modelo de antena Marconi en MMANA-GAL, dispuesta a lo largo del eje "Z".

Antena Marconi simulada en MMANA-GAL.
Fig. 1. Antena Marconi simulada en MMANA-GAL.

La antena Marconi es un hilo vertical de 1/4 de longitud de onda, alimentado por su base. Precisa de un plano de tierra lo más conductivo posible. La antena es resonante en los armónicos impares de la frecuencia de diseño y opera como antena de media longitud de onda o sus múltiplos en armónicos pares. La longitud total del hilo en metros se calcula con la fórmula L = ( 71,25 / Frecuencia MHz ).

2. Resultados de la simulación.

En este apartado se muestran los resultados de la simulación de la antena con MMANA-GAL, en lo relativo a relación de onda estacionaria (ROE) y diagrama de radiación en las distintas bandas.

2.1 Relaciones de onda estacionaria (ROE).

En este apartado se muestran los resultados de la simulación de ROE en 7 MHz y 21 MHz (tercer armónico) para una antena Marconi diseñada para la banda de 40 metros.

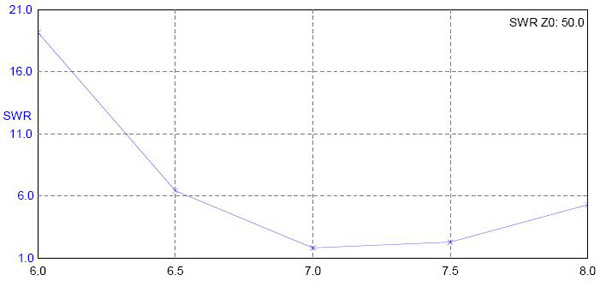

En la fig.2 se muestra la ROE en la banda de diseño (7 MHz).

ROE de una antena Marconi de 7 MHz en su banda fundamental.
Fig. 2. ROE de una antena Marconi de 7 MHz en su banda fundamental.

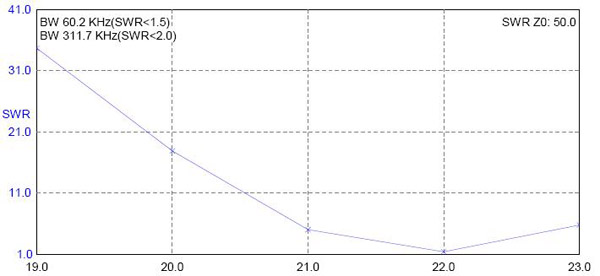

En la fig.3 se muestra la ROE en la tercera banda armónica (21 MHz). Se observa que para ROE < 2, la antena presenta un ancho de banda de unos 310 kHz en el tercer armónico de la frecuencia fundamental.

ROE de una antena Marconi de 7 MHz en su tercera banda armónica.
Fig. 3. ROE de una antena Marconi de 7 MHz en su tercera banda armónica.

2.2. Diagramas de radiación.

En este apartado se muestran diagramas de radiación simulados en 7 MHz y 21 MHz (tercer armónico) para una antena Marconi diseñada para la banda de 40 metros.

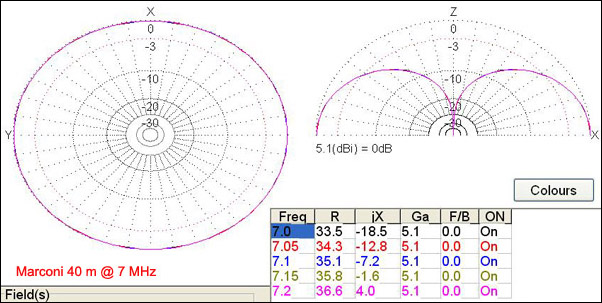

En la fig.4 se muestra el diagrama de radiación en la banda de diseño (7 MHz).

Diagrama de radiación de una antena Marconi de 7 MHz en su banda fundamental.
Fig. 4. Diagrama de radiación de una antena Marconi de 7 MHz en su banda fundamental.

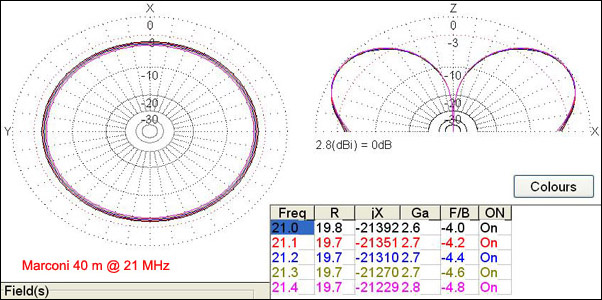

En la fig.5 se muestra el diagrama de radiación en la tercera banda armónica (21 MHz).

Diagrama de radiación de una antena Marconi de 7 MHz en su en su tercera banda armónica.
Fig. 5. Diagrama de radiación de una antena Marconi de 7 MHz en su en su tercera banda armónica.

Al tratarse de una antena vertical, no es apta para NVIS. En su frecuencia fundamental de diseño la antena es omnidireccional y presenta una ganancia de unos 5,13 dBi. En los múltiplos impares de la frecuencia de trabajo el diagrama de radiación en elevación se distorsiona, pudiendo presentar dos lóbulos diferenciados y pérdida de ganancia.
