6. Cálculo de predicciones por lotes.

El cálculo de predicciones por lotes permite a los usuarios experimentados agilizar el cálculo de hasta 15 predicciones simultáneas, por ejemplo desde un mismo emplazamiento hacia varios países distintos o hacia varias estaciones de una misma malla, usando el conjunto de frecuencias de trabajo definidas en el apartado 3.2.

Para ejecutar el cálculo de predicciones por lotes, desde la pantalla principal del programa seleccione el menú "PredictionsBatch". Aparecerá una nueva ventana con una tabla para introducir los datos, tal y como se muestra en la figura 14.

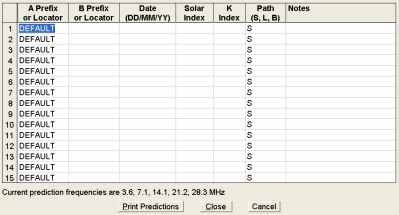

Fig.14. Tabla de datos para predicción por lotes

Fig.14. Tabla de datos para predicción por lotes



Las tablas de datos pueden guardarse en disco y volver a cargarse más adelante para usarlas de nuevo o editarlas.

Cada fila de la tabla se corresponde con una predicción. Cada predicción ha de configurarse de la forma siguiente:

Al introducir un parámetro en una celda de la tabla, si pulsa la tecla "Insertar" de su teclado, se copiará el contenido de la celda que está justo por encima (salvo en la primera fila).

Una vez introducidos los datos, pulse el botón "Print Predictions" (imprimir predicciones). Todas las predicciones configuradas en la tabla se calcularán de forma secuencial y se enviarán a la impresora. Si una predicción se ha calculado e impreso correctamente, aparecerá el indicador "Ok" en la parte derecha de la tabla. En cambio, si faltan uno o más de los parámetros necesarios o éstos son inválidos, aparecerá una "X" roja para indicarlo. Las predicciones impresas tienen el mismo formato que el usado en la pantalla de predicción estándar (ver apartado 5). Se mostrarán niveles de señal o relaciones señal a ruido de acuerdo a lo configurado en el apartado 3.4.


En el menú "File" (Archivo) de la pantalla de predicciones por lotes tiene disponibles las siguientes opciones:
