Antena dipolo múltiple o bigote de gato

En este artículo se describe y simula, con el programa MMANA-GAL, una antena tipo dipolo múltiple o bigote de gato. Se contemplará un diseño para las bandas de 10, 20, 40 y 80 metros. La simulación está enfocada a la obtención de la impedancia y los diagramas de radiación de la antena en las diferentes bandas de diseño.

Antena dipolo múltiple o bigote de gato

Atención: modelo provisional en proceso de modificación. Los resultados pueden ser inexactos o contener errores.

Vista de la antena bigote de gato
TipoDipolo múltiple
DiseñoREMER
Impedanciavariable
ModeladoMMANA-GAL
BandaMultibanda
Notas: Diseño para las bandas de 10-20-40-80 metros.
Descargar fichero de simulaciónBigote_gato_80-40-20-10m_Sim1.maa

1. Diseño y modelado de la antena.

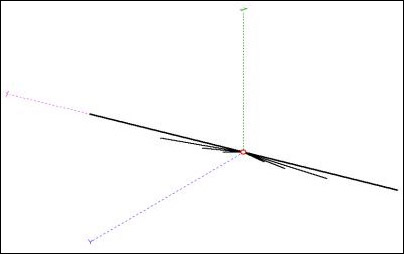

Modelo de la antena bigote de gato en MMANA-GAL
Fig. 1. Antena bigote de gato en MMANA-GAL.

La antena bigote de gato es un array de varios dipolos de media longitud de onda cortados para trabajar a varias frecuencias. En este diseño se contemplan las bandas de 10, 20, 40 y 80 metros. Cada rama de cada dipolo comparte conexión con las ramas del mismo lado del resto de dipolos.

2. Resultados de la simulación.

En este apartado se muestran los resultados de la simulación de la antena con MMANA-GAL, en lo relativo a relación de onda estacionaria (ROE) y diagrama de radiación en las distintas bandas.

2.1 Relaciones de onda estacionaria (ROE).

Cálculos de ROE para una impedancia característica de 75 ohmios. La condición de resonancia de la antena puede ser muy dificil de ajustar en cada banda, por lo que se recomienda el uso de acoplador. La línea de transmisión más adecuada es el cable paralelo de 75 ohmios, aunque también puede usarse coaxial de 50 ó 75 ohmios.

En las figs. 2, 3, 4 y 5 se muestran, respectivamente, las relaciones de onda estacionaria calculadas para las bandas de 10 m, 20 m, 40 m y 80 m.

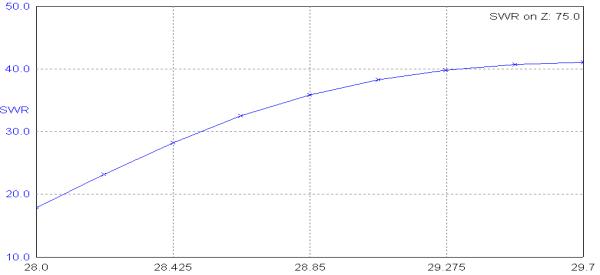

ROE en la banda de 10 metros
Fig. 2. ROE sobre 75 ohmios en la banda de 10 metros.

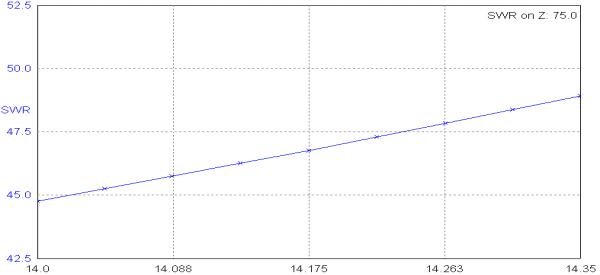

ROE en la banda de 20 metros
Fig. 3. ROE sobre 75 ohmios en la banda de 20 metros.

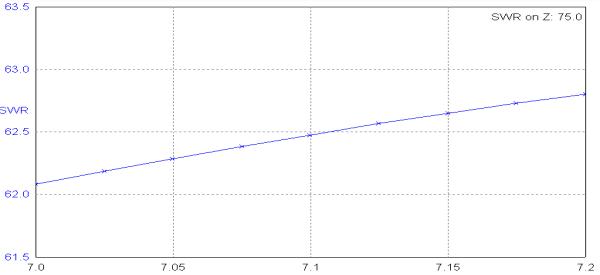

ROE en la banda de 40 metros
Fig. 4. ROE sobre 75 ohmios en la banda de 40 metros.

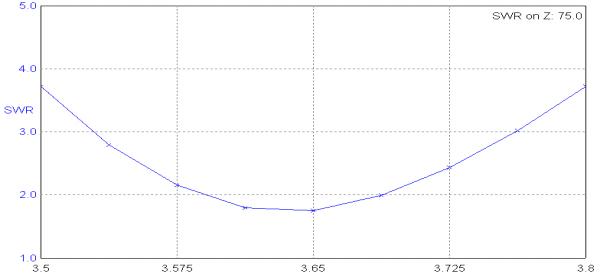

ROE en la banda de 80 metros
Fig. 5. ROE sobre 75 ohmios en la banda de 80 metros.

2.2. Diagramas de radiación.

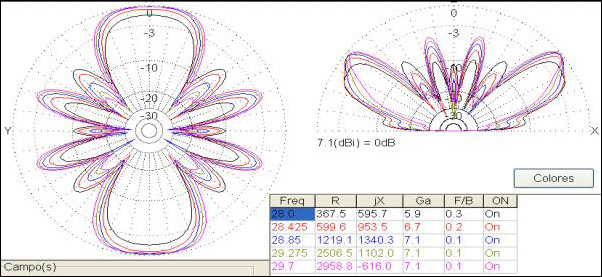

  • Banda de 10 m: antena principalmente bidireccional, con dos lóbulos principales en el sentido del eje de la antena y varios lóbulos secundarios perpendiculares. Ganancia en torno a 7 dBi (fig.6).
Diagrama de radiación en la banda de 10 metros
Fig. 6. Diagrama de radiación en la banda de 10 m.

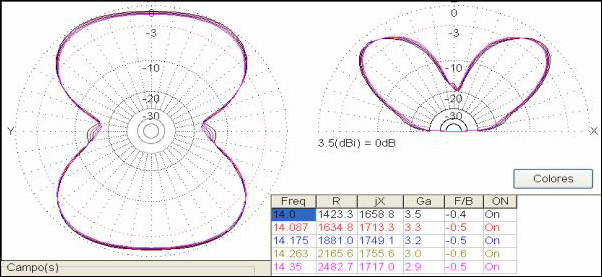

  • Banda de 20 m: antena bidireccional, con máximos en el sentido del eje de la antena y ganancia en torno a 3 dBi. Lóbulos elevados unos 50 grados (fig.7).
Diagrama de radiación en la banda de 20 metros
Fig. 7. Diagrama de radiación en la banda de 20 m.

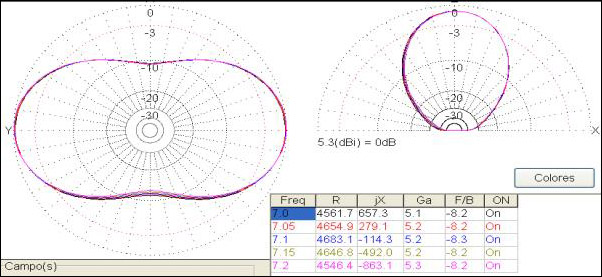

  • Banda de 40 m: antena algo bidireccional, con máximos perpendiculares al eje de la antena y ganancia en torno a 5,2 dBi. Apta para NVIS (fig.8).
Diagrama de radiación en la banda de 40 metros
Fig. 8. Diagrama de radiación en la banda de 40 m.

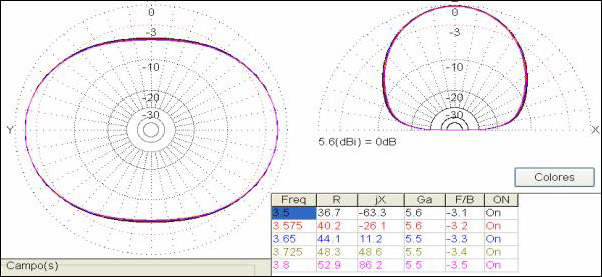

  • Banda de 80 m: antena omnidireccional, con ganancia en torno a 5,5 dBi. Apta para NVIS (fig.9).
Diagrama de radiación en la banda de 80 metros
Fig. 9. Diagrama de radiación en la banda de 80 m.
PUBLICACIÓN ORIGINALOCTUBRE 2008
