Proyecto ÁNCORA: ANálisis de CObertura RAdioeléctrica
|
Principal → REMER → Proyectos → Proyecto ÁNCORA: ANálisis de CObertura RAdioeléctrica |
Áncora.
(Del lat. ancora).
1. f. ancla (de la nave).
2. f. Aquello que sirve o puede servir de amparo en un peligro o infortunio.
3. f. Arq. ancla (pieza de metal que asegura la función de un tirante).
Colaboradores del Proyecto:
02O2, 07O1, 14T013, 09T1, 18T1, 18T706, 20T166, 25O3, 28O3, 28T03, 28T1, 28T406, 28T5, 29T101, 29T406, 47T01, 47T022, 48T04, 50T409
Nota importante:
Este proyecto dejó de actualizarse en el año 2011. Figura solamente a efectos históricos.
Sinopsis:
 |
Estado: |
Finalizado |
 |
Fecha inicio: |
2008 |
 |
Fecha finalización: |
2011 |
 |
Entorno: |
Red Radio de Emergencia (REMER) |
 |
Resumen: |
Creación de un GIS sobre Google Earth con datos de interés operativo sobre la red nacional de repetidores de la Red Nacional de Radio de Emergencia (REMER). Adicionalmente, la base de datos de repetidores georreferenciados se exportará a otros formatos de interés como Oziexplorer, TomTom Navigator y UIView para su utilización con navegadores portátiles y sistemas de posicionamiento y control de flotas. |
Índice
1. Objetivos.
2. Metodología.
3. Base de datos de repetidores en Google Earth.
4. Elaboración de mapas de cobertura con Radio Mobile.
5. Integración de los mapas de cobertura en Google Earth.
6. Exportación de los datos a otros formatos.
8. Estado del proyecto y datos disponibles.
1. Objetivos.
El objetivo principal del proyecto Áncora (ANálisis de CObertura RAdioeléctrica) es la creación de un GIS sobre Google Earth con datos de interés operativo sobre la red nacional de repetidores de la Red Nacional de Radio de Emergencia (REMER).
La utilización de esta información sobre Google Earth permitirá:
-
Disponer de un listado actualizado de repetidores operativos.
-
Determinar la cobertura estimada de cada repetidor.
-
Identificar puntos de sombra permanentes.
-
Identificar zonas oscurecidas por el fallo de un repetidor.
-
Mejorar la planificación frecuencial de la red nacional de repetidores.
-
Identificar zonas de interferencia entre repetidores.
-
Mantener la cohesión operativa entre las distintas zonas.
-
Planificación de nuevos emplazamientos.
-
Planificación de ejercicios y simulacros.
-
Compaginar la información de coberturas con otras capas de datos de Google Earth.
Como objetivo secundario, se pretende crear un Catálogo de Puntos de Cobertura Idónea (CPCI), que permita tener identificados aquellos emplazamientos en los que no exista un repetidor y que ofrezcan buena cobertura radio a una estación de Zona o del Grupo de Despliegue Inmediato que se desplace con el objetivo de establecer enlaces radio móviles.
Una de las premisas fundamentales del proyecto es la utilización de herramientas gratuitas.
2. Metodología.
La metodología del proyecto se basa en cuatro fases que pueden desarrollarse en paralelo, conforme se vaya disponiendo de los datos:
-
Creación de una base de datos de repetidores georreferenciados en Google Earth.
-
Elaboración de los mapas de cobertura de cada repetidor
-
Integración de los mapas de cobertura como capas de Google Earth.
-
Exportación de los datos a otros formatos.
3. Base de datos de repetidores en Google Earth.
Se creará y se mantendrá un fichero único en formato kml (Google Earth) con el listado de todos los repetidores de la REMER. Para cada repetidor de la Red se dispondrá de la siguiente información:
-
Codificación.
-
Nombre del emplazamiento.
-
Coordenadas y altitud.
-
Canalización.
-
Tono CTCSS.
Para la codificación se utilizará el número de provincia y un número correlativo. Por ejemplo: R28-1.
El nombre del emplazamiento describirá el paraje en el que se ubica el repetidor, a ser posible teniendo en consideración el nomenclátor del IGN, de forma que se facilite la interacción con otras bases de datos de la AGE.
Las coordenadas y la altitud se registran de forma intrínseca en el propio fichero kml de Google Earth. Esta información se utilizará como entrada para la fase de elaboración de mapas de cobertura, que se describe en el siguiente apartado.
La canalización seguirá la denominación estándar de REMER, indicándose además el tono CTCSS si lo hubiera.
En la figura 1 se muestra un punto de ejemplo registrado en la base de datos.
Fig.1. Base de datos de repetidores en Google Earth
4. Elaboración de mapas de cobertura con Radio Mobile.
Para la elaboración de los mapas de cobertura se utilizarán las siguientes herramientas:
-
Modelo de propagación: Longley-Rice.
-
Software: Radio Mobile Deluxe
-
Modelos Digitales del Terreno: GTOPO30 (30 segundos de arco) y SRTM DTED (3 segundos de arco).
El proceso de elaboración de los mapas se apoya en el Manual de Cálculo de Coberturas con Radio Mobile, disponible en esta misma web.

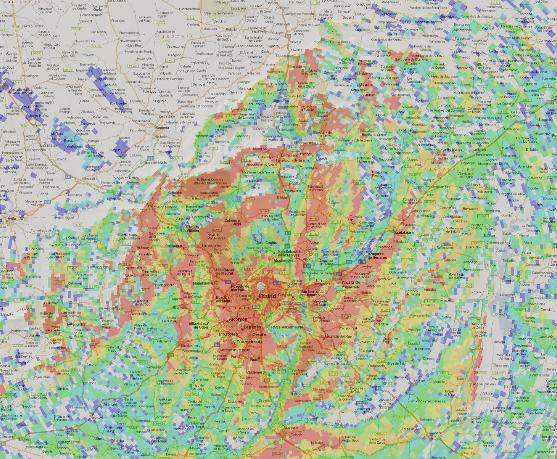

En la figura 2 se muestra, como ejemplo, un mapa de cobertura radio elaborado con Radio Mobile. Los niveles esperados de señal radio (código S) se reflejan con colores distintos.
Fig.2. Ejemplo de mapa de cobertura creado con Radio Mobile
Para el posicionamiento exacto de las estaciones repetidoras se utilizarán los datos de la base de datos definida en el apartado anterior.
Una vez elaborado el mapa de cobertura con Radio Mobile, se generarán los ficheros correspondientes para su carga en Google Earth.
4.1. Parametrización de los enlaces radio.
La parametrización se realizará de acuerdo a lo estipulado en el Plan Mercurio, es decir, en base a un transmisor de 10 W de potencia y una antena de 1/4 de onda.
En la práctica, el programa es lo suficientemente potente como para considerar los modelos reales de repetidores y de transceptores radio utilizados en la REMER. Siempre que se disponga del modelo concreto de repetidor, se utilizarán los parámetros correspondientes. En caso negativo, se utilizarán los siguientes parámetros genéricos:
Estación repetidora:
-
Potencia de transmisión: 25 W (44 dBm)
-
Sensibilidad de recepción: 0,4 uV (-115 dBm)
-
Ganancia de antena: 4 dBi
-
Altura de la antena: 7 m
-
Pérdidas: 1,5 dB
Estación móvil:
-
Potencia de transmisión: 10 W (40 dBm)
-
Sensibilidad de recepción: 0,25 uV (-119 dBm)
-
Ganancia de antena: 2,15 dBi
-
Altura de la antena: 2 m
-
Pérdidas: 1 dB
Parámetros de simulación:
-
Frecuencia: de acuerdo a la canalización de cada repetidor
-
Polarización: vertical
-
Modo de variabilidad: móvil, 50% del tiempo.
-
Pérdidas adicionales: porcentaje de bosque o edificios
-
Refractividad de la superficie (N): 301
-
Conductividad del terreno: 0,005 S/m
-
Permitividad relativa del terreno: 15
-
Zona climática: de acuerdo al Manual de Radio Mobile.
Representación del mapa de cobertura:
-
Modelo: cobertura radio polar única.
-
Umbral: unidades S, rango 1 a 9.
-
Rango de azimut: 0º-360º, en pasos de 1º.
-
Rango radial: desde 0,001 km hasta 300 km.
Dependiendo del repetidor, el cálculo podrá extenderse hasta 400 km.
4.2. Modelo Digital del Terreno.
El modelo digital del terreno (MDT) a utilizar es el SRTM DTED, con una resolución de 3 segundos de arco. Para los cálculos en zonas costeras pueden encontrarse zonas en los que no existan datos de este MDT, en cuyo caso se utilizará el modelo GTOPO30, con una resolución de 30 segundos de arco.
En los casos de estaciones repetidoras ubicadas en las islas, se creará un mapa de la isla con el modelo SRTM DTED y otro mapa de cobertura ampliada, menos detallado, con el modelo GTOPO30, para valorar posibles enlaces con embarcaciones en el mar y con otras islas.
5. Integración de los mapas de cobertura en Google Earth.
Una vez realizado el mapa de cobertura con Radio Mobile, desde el propio programa se pueden generar automáticamente los 5 ficheros necesarios para su exportación a Google Earth.
Estos ficheros tienen las siguientes extensiones: dat, inf, jpg, kml y geo.
Al ejecutar el fichero kml, el mapa de cobertura se cargará automáticamente como una capa de Google Earth.

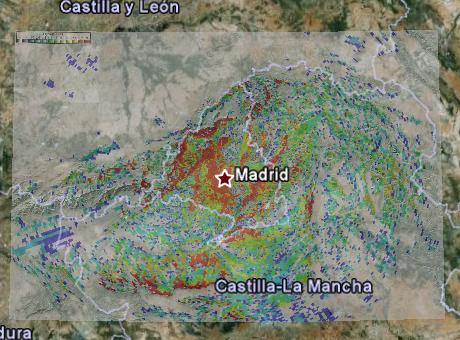

En la figura 3 se muestra un ejemplo del mapa de cobertura de un repetidor integrado en Google Earth.
Fig.3. Importación de un mapa de cobertura de Radio Mobile en Google Earth

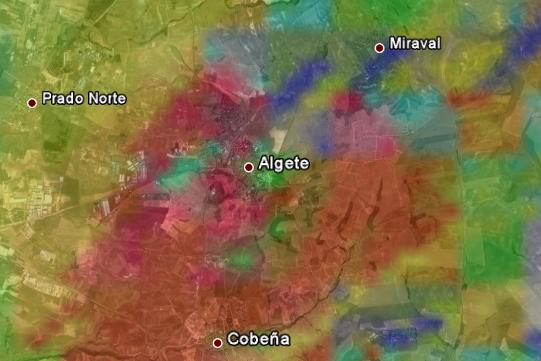

Para apreciar las posibilidades de esta integración, en la figura 4 se muestra un zoom a una zona de la Comunidad de Madrid con un mapa de cobertura superpuesto como capa de Google Earth.
Fig.4. Detalle de un mapa de cobertura radio con Google Earth
6. Exportación de los datos a otros formatos.
Los datos almacenados en formato kml son facilmente exportables a otros formatos. Se considerarán especialmente los que se describen a continuación.
-
Oziexplorer. Software de posicionamiento GPS en tiempo real sobre mapas georreferenciados. Más información en el proyecto "GIS REMER", disponible en esta misma web.
-
TomTom Navigator. Software de navegación por GPS, que permitirá ofrecer información en tiempo real sobre los repetidores más cercanos en cada instante.
-
UIView. Software APRS para control de flotas.
7. Cómo utilizar los datos.
La base de datos de repetidores es un fichero único denominado "Proyecto Áncora - Repetidores REMER GE vXXXXXXXX.kml", donde XXXXXXXX es la fecha de publicación. Utilice siempre el fichero más reciente. Al ejecutar este fichero, la base de datos se cargará automáticamente en Google Earth, en la carpeta "Lugares temporales". Si lo desea, puede mover su ubicación a "Mis lugares" para su uso permanente. Tenga en cuenta que al obtener nuevas actualizaciones deberá borrar las versiones anteriores.
Los mapas de cobertura de cada repetidor se distribuyen en un fichero denominado "RXX-X Localización R-Y.zip", siendo:
-
RXX-X: codificación del repetidor
-
Localización: denominación del emplazamiento.
-
R-Y: canalización del repetidor.
Al descomprimir este fichero zip en una carpeta, obtendrá los 5 ficheros dat, inf, jpg, kml y geo. Tenga en cuenta que estos 5 ficheros siempre deberán estar en la misma carpeta para que su carga sea correcta.
Al ejecutar el fichero kml, el mapa de cobertura se se cargará automáticamente en Google Earth, en la carpeta "Lugares temporales". Si lo desea, puede mover su ubicación a "Mis lugares" para su uso permanente.
Dado que cada mapa se carga en una capa distinta, desde el árbol correspondiente puede ir activando y desactivando los distintos mapas. De esta forma, podrá realizar rápidamente los siguientes análisis:
-
Activando un único repetidor, podrá ver su zona de cobertura. Los niveles de señal esperada en cada zona se representan con un color distinto en una escala de 1 a 9.
-
Activando varios repetidores, podrá ver las zonas de sombra que no cubre ningún repetidor.
-
Activando dos o más repetidores con la misma canalización, podrá ver las zonas de interferencia.
-
Desactivando un repetidor, podrá ver las zonas oscurecidas en caso de que el repetidor falle.
Los waypoints para Oziexplorer se distribuyen en un único fichero denominado "REMER Repetidores xxxxxxxx.wpt", donde xxxxxxxx es la fecha de publicación. Almacene este fichero en su carpeta de waypoints de Oziexplorer y cárguelo desde la aplicación para visualizalos.
Los PDI para TomTom Navigator se distribuyen en un único fichero denominado "REMER Repetidores xxxxxxxx.ov2", donde xxxxxxxx es la fecha de publicación. Almacene este fichero en su carpeta de mapas de TomTom Navigator. Los PDI se almacenarán automáticamente en una categoría con el mismo nombre del fichero. Asegúrese de que la nueva categoría está activada para poder visualizar los PDI.
8. Estado del proyecto y datos disponibles.
El proyecto finalizó en el año 2011 y los resultados se entregaron a la Dirección General de Protección Civil y Emergencias para su explotación. En la tabla 1 se muestran los datos disponibles.
| Código | Base datos | Mapa Radio Mobile | Mapa Google Earth | PDI Oziexplorer | PDI Tom Tom | PDI UIView |
|---|---|---|---|---|---|---|
| R01-1 |  |
|
|
|
|
 |
| R01-2 | |
|
|
|
|
|
| R02-2 | |
|
|
|
|
|
| R02-3 | |
|
|
|
|
|
| R03-1 | |
|
|
|
|
|
| R03-2 | |
|
|
|
|
|
| R03-3 | |
|
|
|
|
|
| R03-4 | |
|
|
|
|
|
| R04-1 | |
|
|
|
|
|
| R04-2 | |
|
|
|
|
|
| R04-3 | |
|
|
|
|
|
| R05-1 | |
|
|
|
|
|
| R06-1 | |
|
|
|
|
|
| R06-2 | |
|
|
|
|
|
| R06-3 | |
|
|
|
|
|
| R07-1 | |
|
|
|
|
|
| R08-1 | |
|
|
|
|
|
| R08-2 | |
|
|
|
|
|
| R08-3 | |
|
|
|
|
|
| R08-4 | |
|
|
|
|
|
| R08-5 | |
|
|
|
|
|
| R08-6 | |
|
|
|
|
|
| R08-7 | |
|
|
|
|
|
| R09-1 | |
|
|
|
|
|
| R10-1 | |
|
|
|
|
|
| R10-2 | |
|
|
|
|
|
| R10-3 | |
|
|
|
|
|
| R10-4 | |
|
|
|
|
|
| R10-5 | |
|
|
|
|
|
| R11-1 | |
|
|
|
|
|
| R12-1 | |
|
|
|
|
|
| R12-2 | |
|
|
|
|
|
| R13-1 | |
|
|
|
|
|
| R13-2 | |
|
|
|
|
|
| R13-3 | |
|
|
|
|
|
| R13-4 | |
|
|
|
|
|
| R14-1 | |
|
|
|
|
|
| R14-2 | |
|
|
|
|
|
| R14-3 | |
|
|
|
|
|
| R14-4 | |
|
|
|
|
|
| R15-1 | |
|
|
|
|
|
| R15-2 | |
|
|
|
|
|
| R15-3 | |
|
|
|
|
|
| R16-1 | |
|
|
|
|
|
| R17-1 | |
|
|
|
|
|
| R17-2 | |
|
|
|
|
|
| R17-3 | |
|
|
|
|
|
| R18-1 | |
|
|
|
|
|
| R18-2 | |
|
|
|
|
|
| R18-3 | |
|
|
|
|
|
| R19-1 | |
|
|
|
|
|
| R19-2 | |
|
|
|
|
|
| R20-1 | |
|
|
|
|
|
| R20-2 | |
|
|
|
|
|
| R21-1 | |
|
|
|
|
|
| R21-2 | |
|
|
|
|
|
| R22-1 | |
|
|
|
|
|
| R22-2 | |
|
|
|
|
|
| R22-3 | |
|
|
|
|
|
| R23-1 | |
|
|
|
|
|
| R23-2 | |
|
|
|
|
|
| R23-3 | |
|
|
|
|
|
| R23-4 | |
|
|
|
|
|
| R24-1 | |
|
|
|
|
|
| R24-2 | |
|
|
|
|
|
| R24-3 | |
|
|
|
|
|
| R25-1 | |
|
|
|
|
|
| R25-2 | |
|
|
|
|
|
| R25-3 | |
|
|
|
|
|
| R25-4 | |
|
|
|
|
|
| R25-5 | |
|
|
|
|
|
| R25-6 | |
|
|
|
|
|
| R26-1 | |
|
|
|
|
|
| R27-1 | |
|
|
|
|
|
| R27-2 | |
|
|
|
|
|
| R28-1 | |
|
|
|
|
|
| R28-2 | |
|
|
|
|
|
| R28-3 | |
|
|
|
|
|
| R28-4 | |
|
|
|
|
|
| R28-5 | |
|
|
|
|
|
| R29-1 | |
|
|
|
|
|
| R29-2 | |
|
|
|
|
|
| R29-3 | |
|
|
|
|
|
| R29-4 | |
|
|
|
|
|
| R30-1 | |
|
|
|
|
|
| R30-2 | |
|
|
|
|
|
| R30-3 | |
|
|
|
|
|
| R30-4 | |
|
|
|
|
|
| R30-5 | |
|
|
|
|
|
| R30-6 | |
|
|
|
|
|
| R30-7 | |
|
|
|
|
|
| R30-8 | |
|
|
|
|
|
| R30-9 | |
|
|
|
|
|
| R31-1 | |
|
|
|
|
|
| R31-2 | |
|
|
|
|
|
| R32-1 | |
|
|
|
|
|
| R32-2 | |
|
|
|
|
|
| R33-1 | |
|
|
|
|
|
| R33-2 | |
|
|
|
|
|
| R33-3 | |
|
|
|
|
|
| R34-1 | |
|
|
|
|
|
| R34-2 | |
|
|
|
|
|
| R35-1 | |
|
|
|
|
|
| R35-2 | |
|
|
|
|
|
| R35-3 | |
|
|
|
|
|
| R35-4 | |
|
|
|
|
|
| R35-5 | |
|
|
|
|
|
| R36-1 | |
|
|
|
|
|
| R36-2 | |
|
|
|
|
|
| R36-3 | |
|
|
|
|
|
| R37-1 | |
|
|
|
|
|
| R37-2 | |
|
|
|
|
|
| R37-3 | |
|
|
|
|
|
| R38-1 | |
|
|
|
|
|
| R38-2 | |
|
|
|
|
|
| R38-3 | |
|
|
|
|
|
| R39-1 | |
|
|
|
|
|
| R39-2 | |
|
|
|
|
|
| R39-3 | |
|
|
|
|
|
| R39-4 | |
|
|
|
|
|
| R40-1 | |
|
|
|
|
|
| R41-1 | |
|
|
|
|
|
| R41-2 | |
|
|
|
|
|
| R41-3 | |
|
|
|
|
|
| R42-1 | |
|
|
|
|
|
| R42-2 | |
|
|
|
|
|
| R42-3 | |
|
|
|
|
|
| R43-1 | |
|
|
|
|
|
| R43-2 | |
|
|
|
|
|
| R43-3 | |
|
|
|
|
|
| R44-1 | |
|
|
|
|
|
| R44-2 | |
|
|
|
|
|
| R44-3 | |
|
|
|
|
|
| R45-1 | |
|
|
|
|
|
| R45-2 | |
|
|
|
|
|
| R46-1 | |
|
|
|
|
|
| R46-2 | |
|
|
|
|
|
| R46-3 | |
|
|
|
|
|
| R46-4 | |
|
|
|
|
|
| R47-1 | |
|
|
|
|
|
| R47-2 | |
|
|
|
|
|
| R48-1 | |
|
|
|
|
|
| R48-2 | |
|
|
|
|
|
| R49-1 | |
|
|
|
|
|
| R50-1 | |
|
|
|
|
|
| R50-2 | |
|
|
|
|
|
| R51-1 | |
|
|
|
|
|
| R51-2 | |
|
|
|
|
|
Tabla 1. Datos disponibles en la última actualización

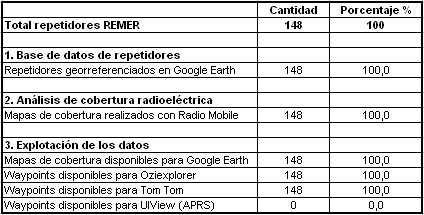

En la tabla 2 se muestra la estadística que refleja el avance del proyecto.
Tabla 2. Estado del proyecto a fecha actual
